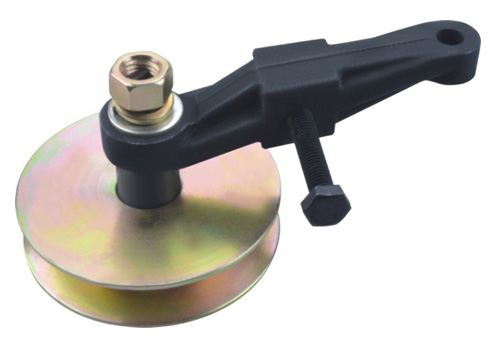

涨紧轮设计参数
张紧轮轴所受最大压力为65N,
带的型号为梯形L,
带宽为25.4mm。
张紧轮直径55mm,
张紧轮轴心到支撑面距离H为1000mm左右。
1.主要零件材料
张紧轮:HT200
张紧轮轴:Q235
其余为标准件。
2张紧轮相关参数确定
张紧轮轴长度:为了后面安装轴承和满足带宽我们取张紧轮宽度B=30mm,z则张紧轮轴长度为L=1.5-2B,圆整后取50mm
张紧轮轴直径:轮轴1所受弯矩M1=FL,其中F=65N,L=50mm,则弯矩M=3.25N.m
由弯矩应力计算公式:ZWM
其中ZW为抗弯弹性模量,对于圆截面3321dWZ
轴正常工作时满足:为材料的许用弯曲应力,由材料决定 解得mm8d1,取d1=10mm。
3涨紧轮轴的结构
为了实现轴的固定与轴承的定位,该轴采用阶梯轴形式,该轴颈处直径为10mm,轴肩处为15mm,轴尾部采用切削螺纹,用螺母放松固定。
4轴承的确定
选用角接触球轴承7000AC
F=65N,d=10mm。当量载荷ARYFXFP理论上仅承受径向力可知NP5.32
轴承寿命h347222222)(106PCnLh满足条件。
得轴承参数B=8mm,D=26mm,d=10mm
5直立轴确定
将轮轴2简化为悬臂梁模型,我们预先取d=20mm。
水平面内弯矩为:2FL
